ArchDim V6.4

ArchDim ist eine Architekturbemassungshilfe, die automatisch die Bemassung an eine DIN gerechte Darstellung mit einer hochgestellten 5 anpasst. Es werden keine speziellen Bemaßungsstile oder Einstellungen benötigt. Die erstellten Bemaßungen sind reine AutoCAD / BricsCAD Bemaßungsobjekte.

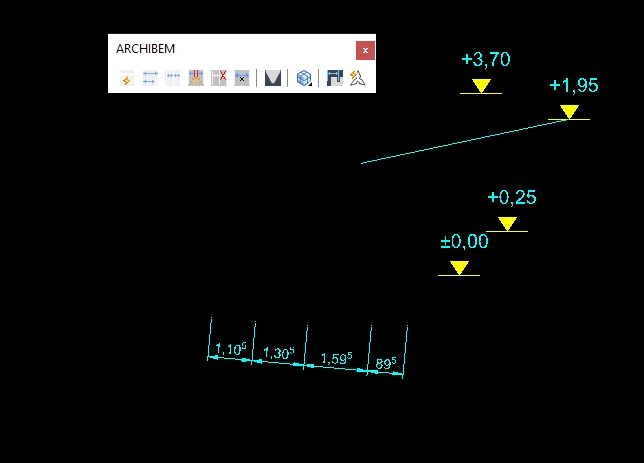

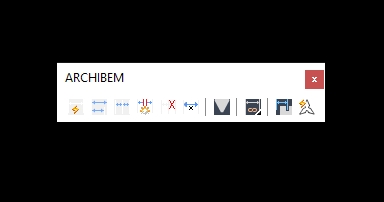

Zusätzlich sind nun Höhenkoten in intelligenten Abhängigkeiten setzbar und Editierbar.

- 3. Nachkommazahl auf ganze 5mm Auf- oder Abrunden und Hochstellen.
- führende Null und Punkt unterdrücken (Bei cm Einheiten).
- automatische Nachführung der Maßzahl bei Veränderung der Maßkette.
- zusätzlicher Befehl um 'aus dem Stand heraus' weiter zu bemaßen.
      Bemaßungen werden zu einer Gruppe zusammengefasst.
- zusätzlicher Befehl um 'aus dem Stand heraus' mit Basislinenbemaßung
     weiter zu bemaßen. Bemaßungen werden zu einer Gruppe zusammengefasst.
- zusätzlicher Befehl um Bemaßungen aus einer 'Kette' zu löschen.
     Die benachbarte Bemassung wird um die gelöschte verlängert.
- zusätzlicher Befehl um eine Bemaßung in 2 aufzuteilen.
- zusätzlicher Befehl um ein Öffnungsmaß einzutragen.
- zusätzlicher Befehl um Bemßungsgruppen aufzuteilen
- Befehl zum setzen von Höhenkoten (einzeln oder in einer Kette)
- Kontextmenüeinträge zur Bearbeitung von Höhenkoten

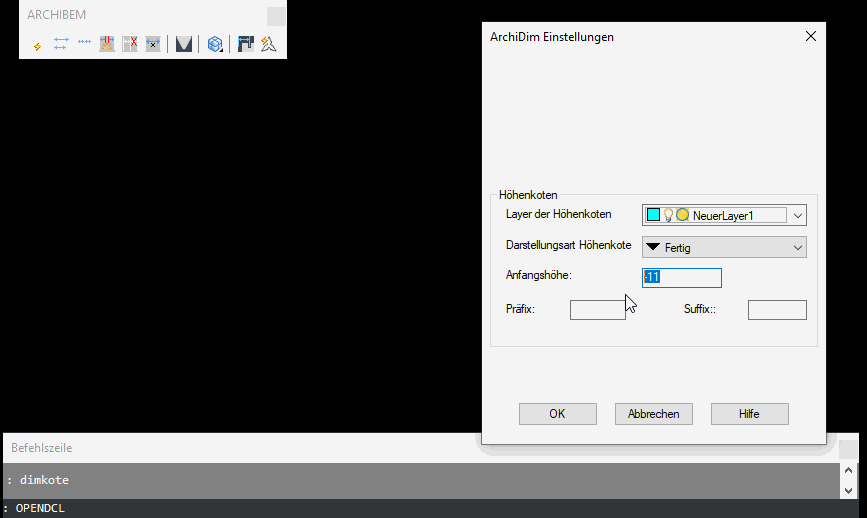

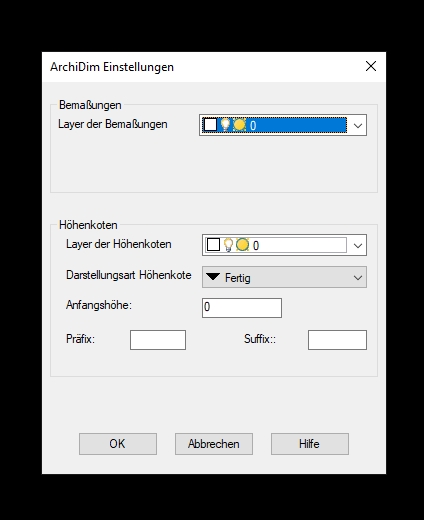

- Dialogbox zur Einstellung von Layer oder Darstellung der Koten

Lauffähig ab AutoCAD/BricsCAD V18  nur PRO und Platinum Editionen. LITE/LT nur bedingt

Es wird die OpenDCL-Runtime benötigt         download >> (kostenfreier download)
^{_{Bitte immer die Current Build Version downloaden. Diese enthält die neuesten Dateien für BricsCAD/AutoCAD}}

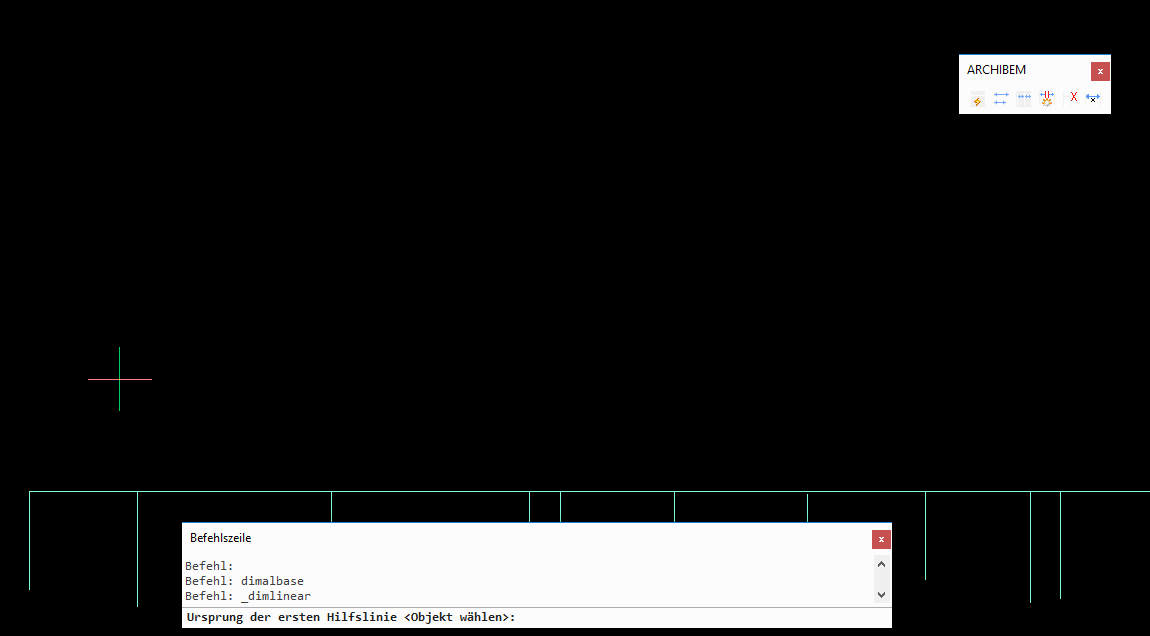

Für eine animierte Darstellung Vorschaubild klicken

Für eine animierte Darstellung der Kotenfunktion, Vorschaubild anklicken
